Требования к домофонам

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АППАРАТНОМУ ОБЕСПЕЧЕНИЮ

1.1 Входное напряжение питания вызывной панели: 12 VDC (постоянного тока).

1.2 Корпус вызывной панели должен иметь уровень защиты не ниже IP64 согласно методике испытаний национального стандарта страны в которой используется вызывная панель.

1.3 Вызывная панель должна иметь кнопочную цифровую панель с подсветкой и с цифровыми клавишами «1-9», и символы «посылка вызова» и «окончания вызова». Нажатие на цифровые клавиши должно сопровождаться звуковым сигналом нажатия на клавишу.

1.4 Вызывная панель должна иметь встроенный считыватель стандарта Mifare (13,56MHz) для работы с картами доступа.

1.5 Вызывная панель должна иметь релейные выходы на переключение (NO+NC) для управления 2-мя исполнительными устройствами.

1.6 Вызывная панель должна иметь сетевой интерфейс в режиме Full Duplex 100Mbit/s и разъемом RJ45.

1.7 Вызывная панель должна иметь интерфейс подключения матричного аналогового коммутатора подключения для подключения аналоговых домофонов.

1.8 Вызывная панель должна иметь интерфейс подключения 1 дополнительного считывателя для управления дополнительной дверью.

1.9 Вызывная панель должна иметь интерфейс для подключения кнопок выхода на каждую из дверей.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ (ОБЩАЯ ФУНКЦИОНАЛЬНОСТЬ)

2.1 Вызывная панель должна поддерживать протокол SIP по RFC-3261.

2.2 Вызывная панель должна поддерживать международный формат нумерации телефонных номеров E.164 при регистрации на SIP сервере.

2.3 Вызывная панель должна принимать и распознавать DTMF сигналы, передаваемые с помощью RTP протокола по RFC2833.

DTMF-код по умолчанию: для двери №1 – *, для двери №2 – #.

2.4 Вызывная панель должна регистрироваться на SIP-сервере с заданными через API-интерфейс настройками.

2.5 Вызывная панель должна иметь встроенную видеокамеру с разрешением не ниже 2MP и инфракрасной подсветкой.

Получение потока с использованием RTSP протокола.
Получение и конфигурирование потока с использованием ONVIF протокола.
Поддержка видеокодека H.264.
Поддержка видеокодека H.265.
Поддержка аудиокодека G.711 a-law.

2.6 Вызывная панель должна сохранять функциональность при потере связи со сторонней системой управления, за исключением функциональности, требующей подключения.

2.7 Вызывная панель должна предоставлять возможность открытия двери следующими способами:

PIN-код.
Карта доступа Mifare (внешний UID).
Запрос ISAPI (см. далее «Технические требования для API вызывной панели»).
Кнопка открытия двери аналогового домофона.
Кнопка выхода (подключаемая к вызывной панели).

2.8 Вызывная панель должна поддерживать протокол DHCP.

По умолчанию на новой вызывной панели должен быть включен протокол DHCP.

2.9 Вызывная панель должна поддерживать протокол IPv4.

2.10 Вызывная панель должна поддерживать протокол IPv6.

2.11 Вызывная панель должна поддерживать протокол NTP.

2.12 Вызывная панель должна иметь возможность настройки уровней сопротивлений аналоговых трубок отдельно по каждой квартире:

Поднятие трубки.
Открытие двери.
Обрыв линии.
Короткое замыкание линии.

2.13 Вызывная панель должна иметь возможность самодиагностики уровней сопротивления аналоговых трубок.

2.14 Вызывная панель должна иметь возможность конфигурирования уровней громкости отдельно по каждой квартире:

Уровень громкости разговора в аналоговой трубке.
Уровень громкости звонка аналоговой трубки.
Уровень громкости разговора в вызывной панели.

2.15 Вызывная панель должна иметь возможность конфигурирования уровня громкости системных звуков (озвучивание действий пользователя, голосовое сопровождение, звуки нажатия клавиш) вызывной панели.

2.16 Вызывная панель должна иметь возможность выбора языка голосового сопровождения и озвучки действий пользователя в зависимости от страны, где установлена вызывная панель:

Дверь открыта.
Вызываемый абонент недоступен.
Неверный PIN-код.
Ключ неверный.

2.17 Вызывная панель должна формировать логи различных уровней и иметь механизм их передачи в стороннюю систему в формате Событие : Дата : Время : {Описание события}:

Неизвестный ключ:{номер ключа}.
Дверь открыта ключом:{номер ключа}.
Дверь открыта аналоговой трубкой:{номер квартиры}.
Дверь открыта кнопкой выхода.
Дверь открыта PIN-code:{номер пин-кода}.
Неверный PIN-code:{номер PIN-кода}.
Дверь открыта DTMF-кодом.
Дверь открыта через API.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К API ВЫЗЫВНОЙ ПАНЕЛИ

ДВЕРИ

API вызывной панели должен предоставить возможность посылать команды открытия дверей: (от стороннего приложения):

Открыть дверь и удерживать ее в открытом состоянии до момента получения запроса ISAPI на закрытие двери (см. шаги 2-4 на рисунке 1).
Закрыть дверь (см. шаги 4-5 на рисунке 1).

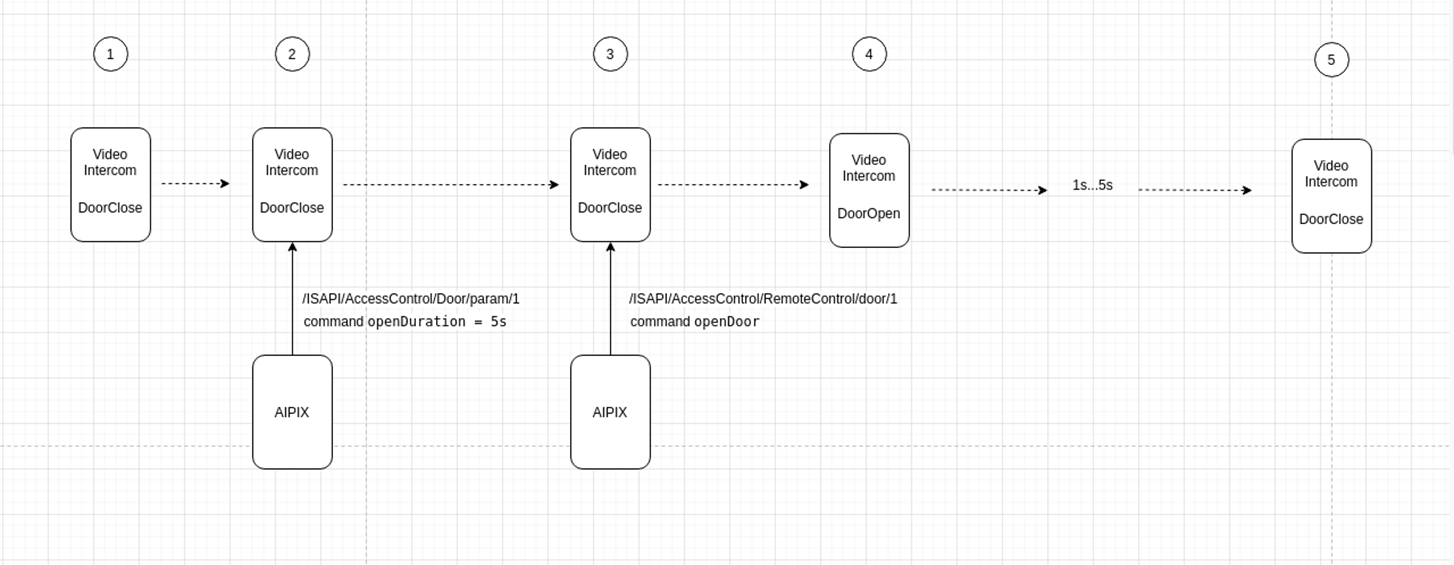

Разовое открытие двери (см. рисунок 2).

API вызывной панели должен предоставить возможность настройки режимов работы дверей:

Настройка времени открытия двери при разовом открытии.
Настройка режима реле двери Normal-open (NO), Normal-close (NC).

PIN-CODE

API вызывной панели должен предоставлять возможность работы с PIN-code:

Добавить один PIN-code с указанием номера квартиры.
Добавить один PIN-code без указания номера квартиры.
Удалить один PIN-code.
Получить список всех PIN-code на вызывной панели.
Получить список всех PIN-code заданной квартиры.
Удалить все PIN-code c вызывной панели.

МАТРИЦЫ АНАЛОГОВОГО КОММУТАТОРА

API вызывной панели должен предоставить возможность работы с матрицами аналоговых коммутаторов

Задание значения номера первой квартиры матрицы аналогового коммутатора (смещение).
Запуск диагностики состояния линии аналоговых трубок и получение значений.
Задание уровня сопротивления порога снятия аналоговой трубки по каждой отдельной квартире.
Задание уровня сопротивления порога открытия двери по каждой отдельной квартире.
Задание уровня сопротивления короткого замыкания линии по каждой отдельной квартире.
Задание уровня сопротивления обрыва линии по каждой отдельной квартире.

SIP

API-интерфейс вызывной панели должен предоставлять возможность работы с DTMF-кодами открытия двери для конкретной двери (если их несколько).

Редактирование DTMF-кода для:
- Для двери №1.
- Для двери №2.

API-интерфейс вызывной панели должен предоставлять возможность работы с SIP конфигурацией вызывной панели.

Редактирование IP-адреса SIP-сервера регистрации.
Редактирование Expiry time.
Редактирование Порта SIP-сервера регистрации.
Редактирование Логина регистрации на SIP-сервере регистрации.
Редактирование пароля регистрации на SIP-сервере регистрации.
Редактирование времени посылки вызова.
Редактирование времени разговора между SIP-абонентами.
Активация/Деактивация SIP на вызывной панели.

API вызывной панели должен предоставлять возможность конфигурирования calling party для протокола SIP.

API вызывной панели должен предоставлять возможность включения/отключения видеопотока при осуществлении голосового вызова.

API вызывной панели должен предоставлять возможность включения/отключения вызовов на определенный номер квартиры:

На аналоговую трубку по каждой квартире отдельно.
На SIP номер по каждой квартире отдельно.

ОБЩИЕ

API вызывной панели должен предоставлять возможность включения/отключения веб-интерфейса вызывной панели.

КАРТЫ ДОСТУПА

API вызывной панели должна предоставлять возможность включения/отключения автоматического сбора ключей.

API вызывной панели должна предоставлять следующие возможности по работе с картами доступа:

Получение списка всех карт доступа, находящихся в памяти вызывной панели по всем квартирам.
Получение списка всех карт доступа по определенной квартире.
Добавление карты доступа к определенной квартире.
Удаление карты доступа.
Удаление всех карт доступа из памяти вызывной панели.
Редактирования карты доступа.

КВАРТИРЫ

API вызывной панели должна предоставлять возможность получения информации о квартире:

Признак активированности звонка на аналоговую трубку.
Признак активированности звонка SIP.
Уровень сопротивления аналоговой трубки в положенном состоянии.
Уровень сопротивления аналоговой трубки в поднятом состоянии.
Уровень сопротивления открытия двери.
Уровень громкости вызова на аналоговой трубке.
Номер SIP для данной квартиры.

API вызывной панели должна предоставлять возможность работы с квартирами на вызывной панели:

Создание новой квартиры.
Получение списка всех квартир.
Получение настроек конкретной квартиры.
Редактирование конкретной квартиры.
Удаление конкретной квартиры.

ПРИЛОЖЕНИЯ

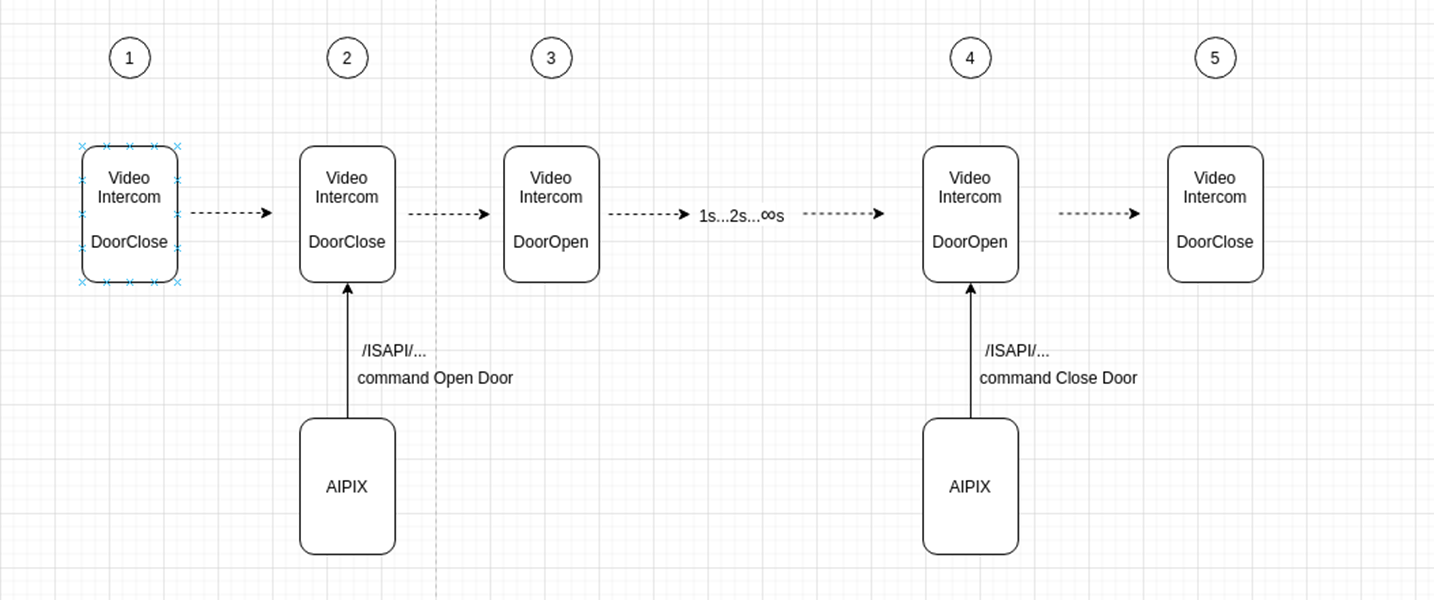

Рисунок 1 - Открытие двери на неопределенный промежуток времени.
