Настройка ONVIF

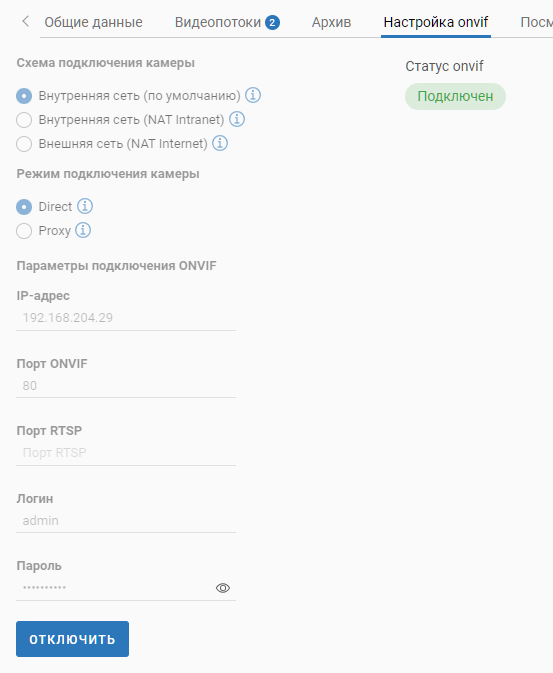

На вкладке Настройка ONVIF осуществляется настройка подключения камеры по протоколу ONVIF.

Настройка включает:

• Выбор схемы подключения камеры.

• Выбор режима подключения.

• Ввод параметров в зависимости от выбранной комбинации схемы и режима.

После успешного подключения становится доступной настройка сервисов:

• PTZ. Используется для камер с функцией удаленного управления направлением объектива и увеличением изображения.

• Получение событий.

Перед началом настройки убедитесь, что в интерфейсе камеры должен быть создан и настроен профиль пользователя ONVIF.

Схема подключения камеры

Схема подключения камеры по протоколу ONVIF выбирается в зависимости от архитектуры сети, а именно:

1. В зависимости от наличия в сети перед IP-камерой устройств с механизмом NAT, обеспечивающих трансляцию приватного адреса IP-камеры, недоступного для компонентов платформы, во внешний статический IP-адрес устройства с NAT, доступного для компонентов платформы.

2. В зависимости от типа сети, которая используется для передачи данных и видеоизображения между IP-камерой и компонентами платформы (без выхода в сеть Интернет либо с выходом в сеть Интернет).

Необходимо выбрать один из следующих вариантов:

• Внутренняя сеть – схема предполагает, что для передачи данных и видеоизображения между IP-камерой и компонентами платформы используется сеть без выхода в Интернет (внутренняя сеть) и перед IP-камерой отсутствуют устройства с механизмом NAT. Сеть IP-камер и сеть компонентов платформы могут быть разные, но между этими сетями должна быть настроена маршрутизация. В локальной сети должна быть настроена только статическая IP-адресация. Динамическое распределение IP-адресов (DHCP) не допускается.

  Внутренняя сеть (NAT Intranet) – схема предполагает, что для передачи данных и видеоизображения между IP-камерой и компонентами платформы используется сеть без выхода в Интернет (внутренняя сеть), но перед IP-камерой присутствует устройство с механизмом NAT, которое обеспечивает трансляцию приватного адреса IP-камеры, недоступного для компонентов платформы, в «серый» статический IP-адрес устройства с NAT, доступного для компонентов платформы.

• Внешняя сеть (NAT Internet) – следует выбрать, если камера находится в удаленной сети с доступом через Интернет. При этом перед IP-камерой присутствует устройство с механизмом NAT, которое обеспечивает трансляцию приватного адреса IP-камеры, недоступного для компонентов платформы, в «белый» статический IP-адрес устройства с NAT.

В зависимости от выбранной схемы подключения контроллер VMS обрабатывает сетевые параметры, полученные от камеры по ONVIF, следующим образом:

• Схема Внутренняя сеть — функция IP Overriding отключена. Контроллер VMS использует реальный (внутренний) IP-адрес и порт, возвращенные камерой, без каких-либо изменений. Этот режим предназначен для работы в пределах локальной сети.

• Схема Внутренняя сеть (NAT Intranet) и схема Внешняя сеть (NAT Internet) — функция IP Overriding включена. Контроллер VMS заменяет внутренний IP-адрес и порт, полученные от камеры в ответе по протоколу ONVIF, на значения WAN IP-адреса и WAN RTSP-порта, заданные администратором в параметрах подключения, и подставляет их в ссылки на RTSP-потоки на вкладке Видеопотоки.

Режим подключения камеры

Режим подключения определяет способ передачи данных между камерой и платформой:

• Direct — камера и контроллер VMS обмениваются данными напрямую, без промежуточных серверов. Весь трафик (команды управления, ONVIF-события, видеопоток) идет непосредственно от камеры к контроллеру VMS. Для подписки на ONVIF-события используется сетевой адрес сервера, на котором запущен контроллер VMS.

• Proxy — взаимодействие между камерой и контроллером VMS осуществляется через медиасервер. Медиасервер принимает видеопотоки и ONVIF-события от камеры и перенаправляет их контроллеру VMS. Адрес сервера событий (внутренний или внешний IPv4) для подписки на ONVIF-события выбирается автоматически в зависимости от схемы подключения камеры.

Подключение по автопровижинингу

При автоматическом конфигурировании камеры (автопровижининге) используется динамическое распределение IP-адресов (DHCP).

Для камеры, которые подключаются к платформе с использованием автопровижининга по протоколу ONVIF, автоматически устанавливается режим Direct.

При добавлении камеры и потоков в режиме auto:

• Все поля на вкладке Настройки ONVIF недоступны до момента получения камерой IP-адреса (до получения callback-уведомления от DHCP-сервера).

• После успешного присвоения IP-адреса камере и завершения создания потоков на медиасервере все поля автоматически заполняются текущими параметрами камеры, при этом остаются недоступными.

При активном подключении камеры по протоколу ONVIF редактирование параметров недоступно. Для отключения нажмите Отключить. Процесс отключения описан далее.

Конфигурации подключения камеры

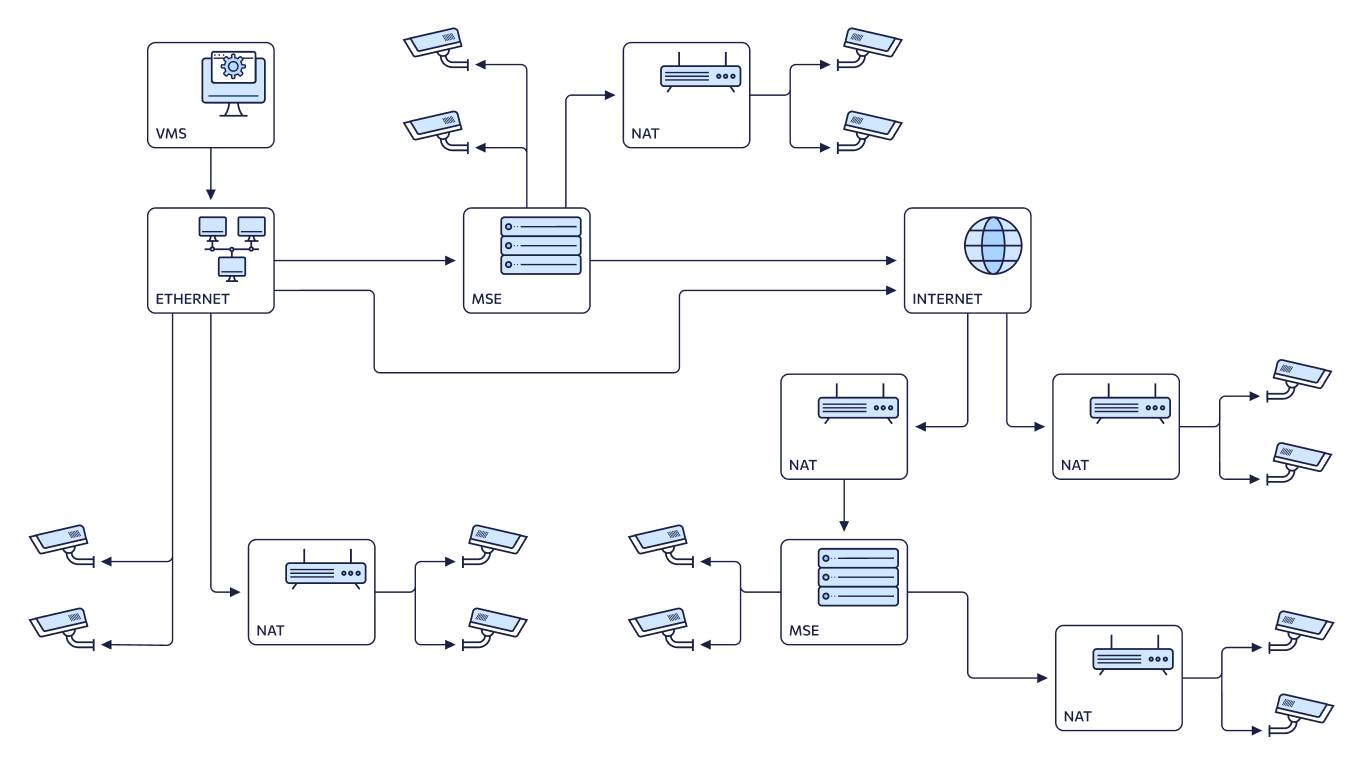

На общей схеме представлены различные варианты конфигурации сети: локальная сеть с прямым доступом к камерам, локальная сеть с проксированием через медиасервер (MSE), локальная сеть с камерой за NAT и т.д.

Комбинация схемы подключения и режима передачи данных определяет шесть возможных вариантов конфигурации сети. Выбор подходящего варианта осуществляется исходя из архитектуры сети и способа доступа к камере (напрямую через контроллер VMS либо через медиасервер).

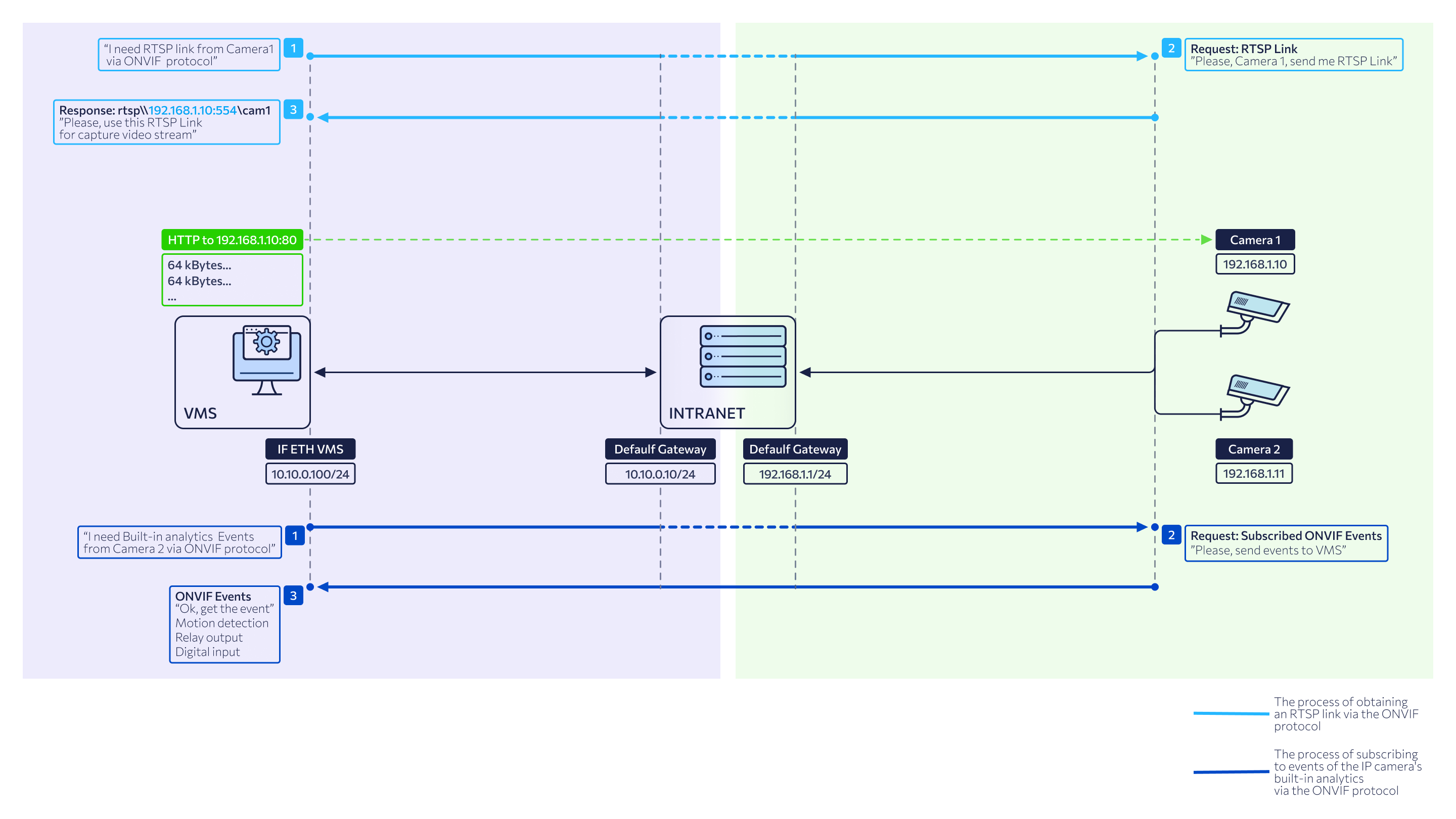

1. Внутренняя сеть \ Direct

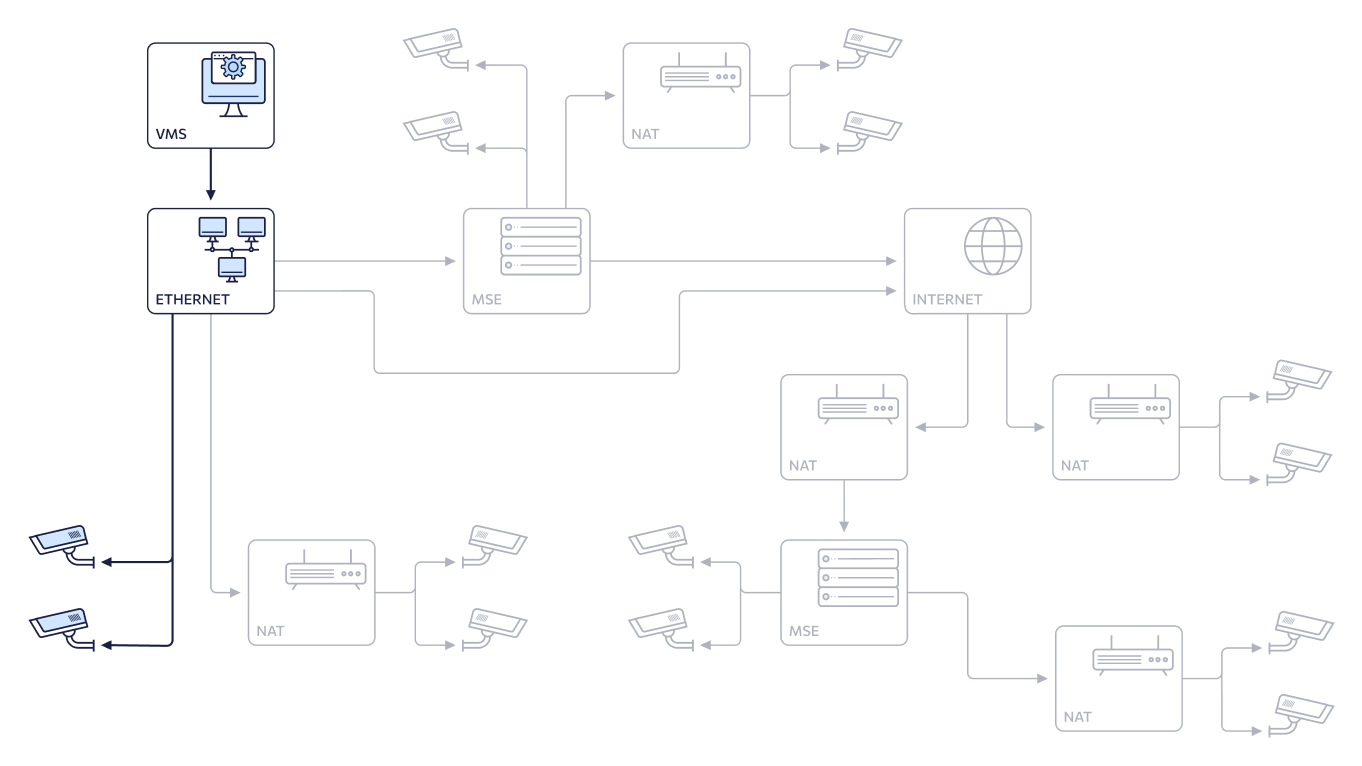

Конфигурация на общей схеме:

Конфигурация сети:

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – реальный IPv4-адрес сетевого интерфейса IP-камеры.

• Порт ONVIF – порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от конфигурации ONVIF-порта камеры. По умолчанию заполняется значением 80.

• Порт RTSP – порт камеры, который используется для установления соединения и настройкой передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от конфигурации RTSP-порта камеры. По умолчанию заполняется значением 554.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• В адресах ссылок на RTSP-потоки на вкладке Видеопотоки IP-адрес и RTSP-порт камеры подставляются автоматически без изменений.

• В качестве адреса получения событий ONVIF используется сетевой адрес сервера, на котором развернут контроллер VMS.

• Работа с камерой осуществляется без участия медиасервера.

• Запись архива по событиям ONVIF недоступна.

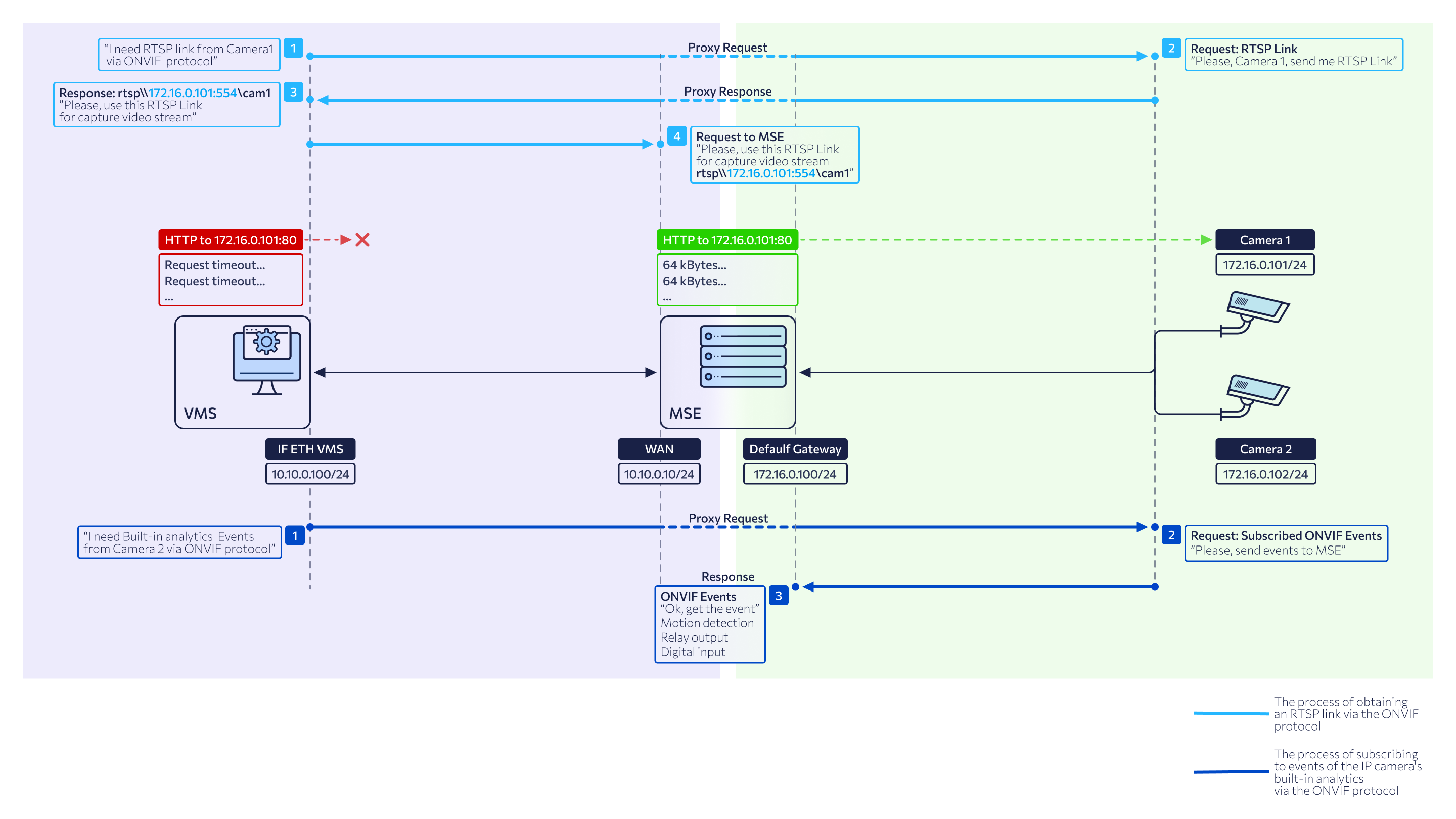

2. Внутренняя сеть \ Proxy

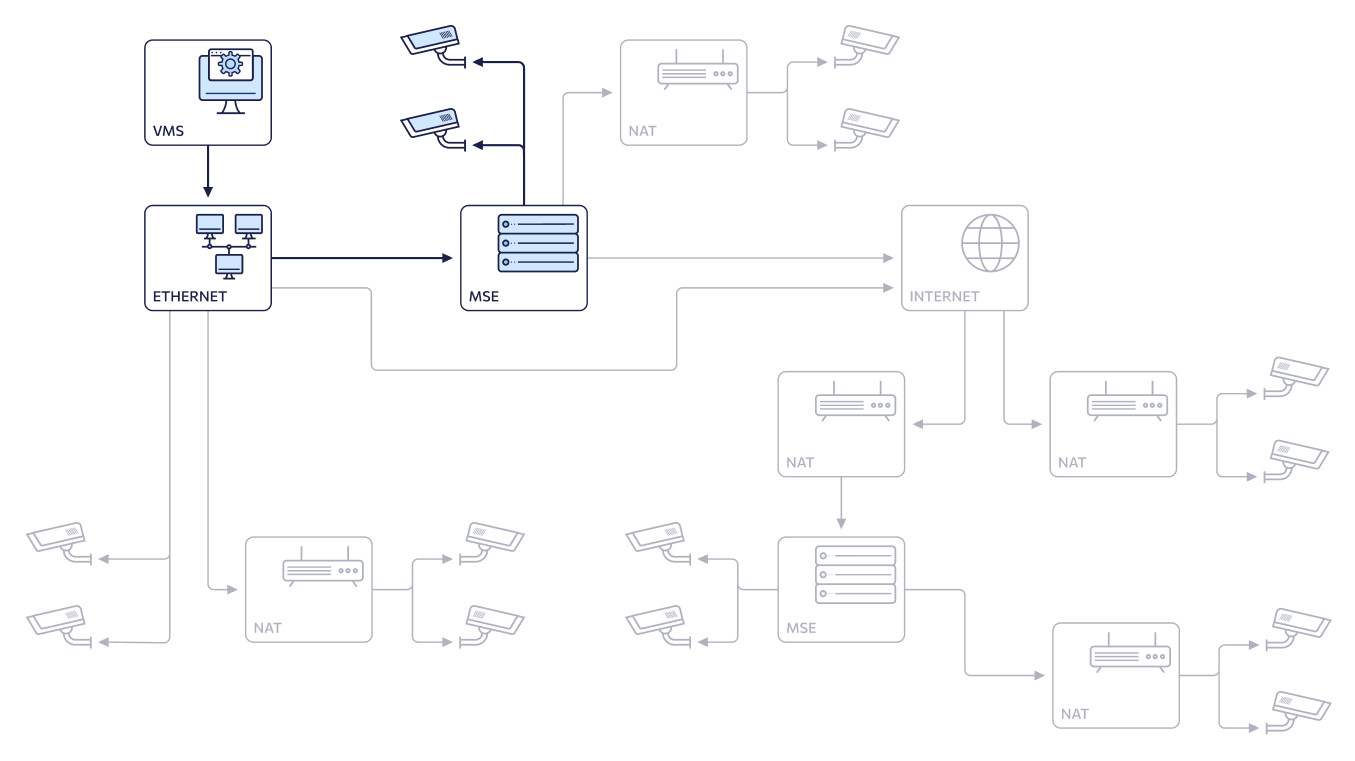

Возможные конфигурации на общей схеме:

Конфигурация сети:

При выборе режима Proxy необходимо выбрать один медиасервер. Выбор медиасервера осуществляется вручную. Список доступных медиасерверов включает все медиасерверы, к которым у администратора имеется доступ, в том числе медиасерверы из всех доступных ему групп и кластеров.

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – реальный IPv4-адрес сетевого интерфейса IP-камеры.

• Порт ONVIF – порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от конфигурации ONVIF-порта камеры. По умолчанию заполняется значением 80.

• Порт RTSP – порт камеры, который используется для установления соединения и настройкой передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от конфигурации RTSP-порта камеры. По умолчанию заполняется значением 554.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• В адресах ссылок на RTSP-потоки на вкладке Видеопотоки IP-адрес и RTSP-порт камеры подставляются автоматически без изменений.

• В качестве адреса получения событий ONVIF используется значение поля Внутренний IPv4 адрес сервера событий ONVIF, заданное в карточке выбранного медиасервера (см. Просмотр и редактирование медиасервера).

• Работа с камерой осуществляется через выбранный медиасервер.

• Запись архива по событиям ONVIF доступна.

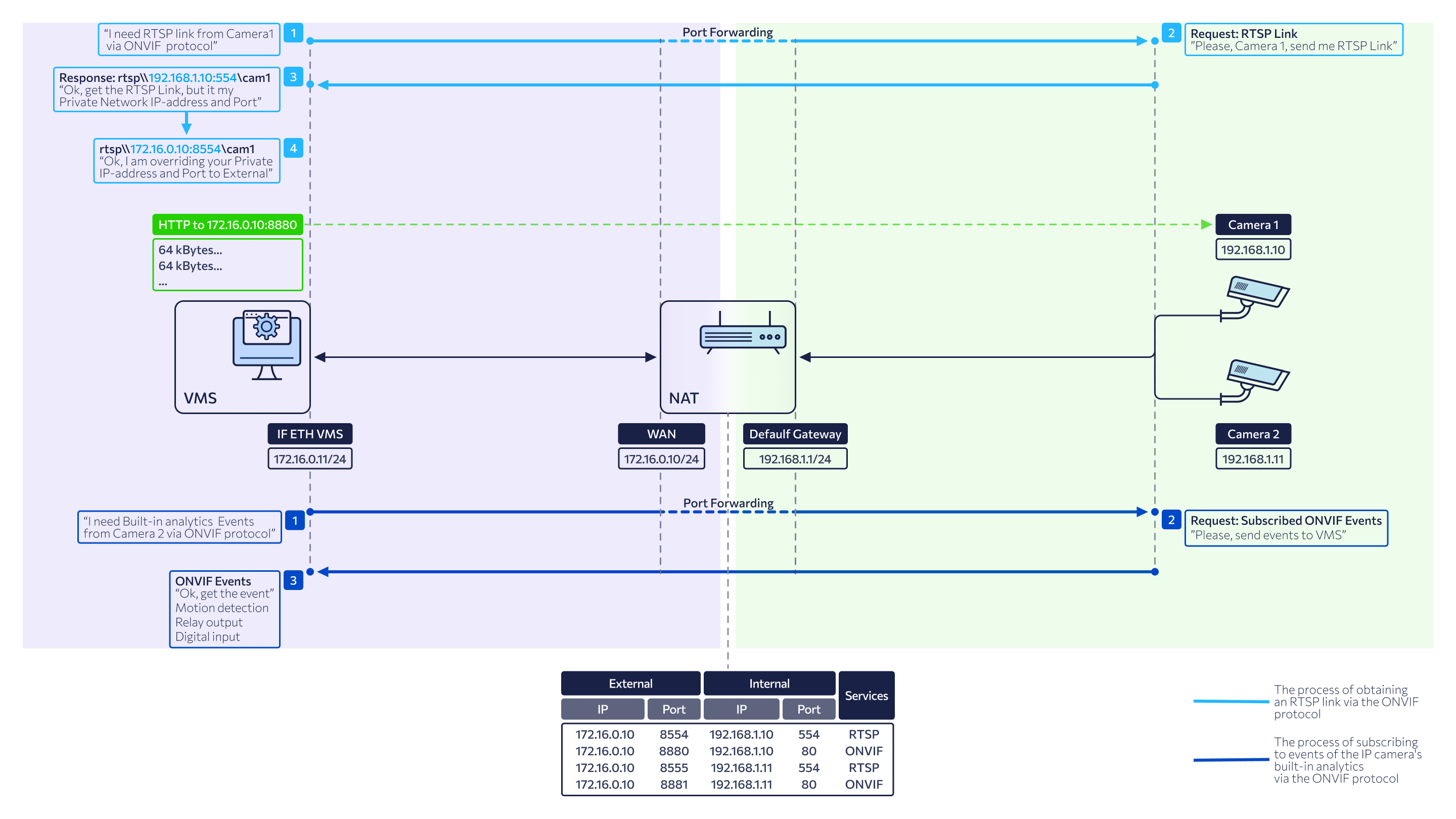

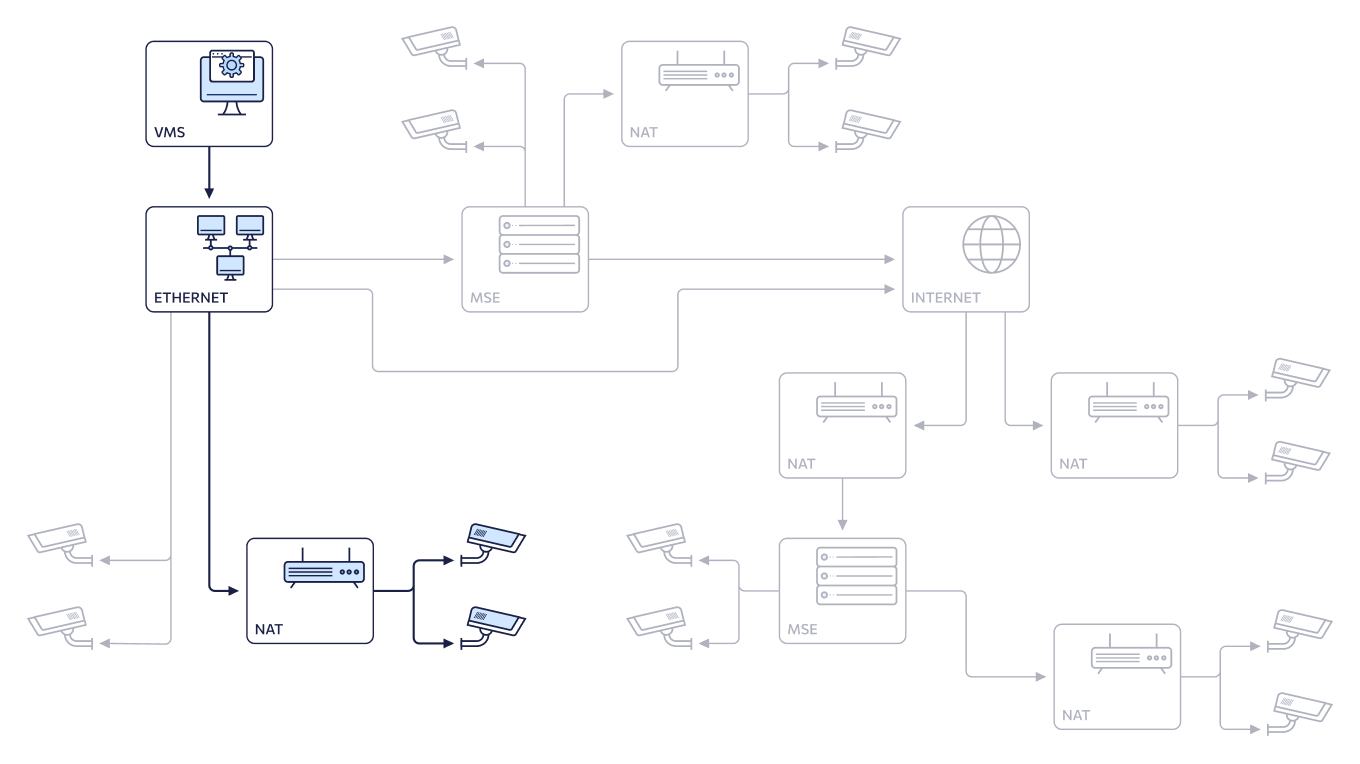

3. Внутренняя сеть (NAT Intranet) \ Direct

Конфигурация на общей схеме:

Конфигурация сети:

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – «серый» WAN IP-адрес маршрутизатора, на котором настроено перенаправление сетевых портов (Port Forwarding) для доступа к внутреннему IP-адресу камеры внутри сети Intranet.

• Порт ONVIF – WAN ONVIF-порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Порт RTSP – WAN RTSP-порт камеры, который используется для установления соединения и передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• При получении RTSP-ссылок от камеры контроллер VMS автоматически заменяет в ссылке внутренний IP-адрес и RTSP-порт, возвращенные камерой, на значения внешнего IP-адреса и RTSP-порта, указанные администратором в параметрах подключения.

• В качестве адреса получения событий ONVIF используется сетевой адрес сервера, на котором развернут контроллер VMS.

• Работа с камерой осуществляется без участия медиасервера.

• Запись архива по событиям ONVIF недоступна.

• Выполняется проверка уникальности «серого» IP-адреса маршрутизатора и порта ONVIF.

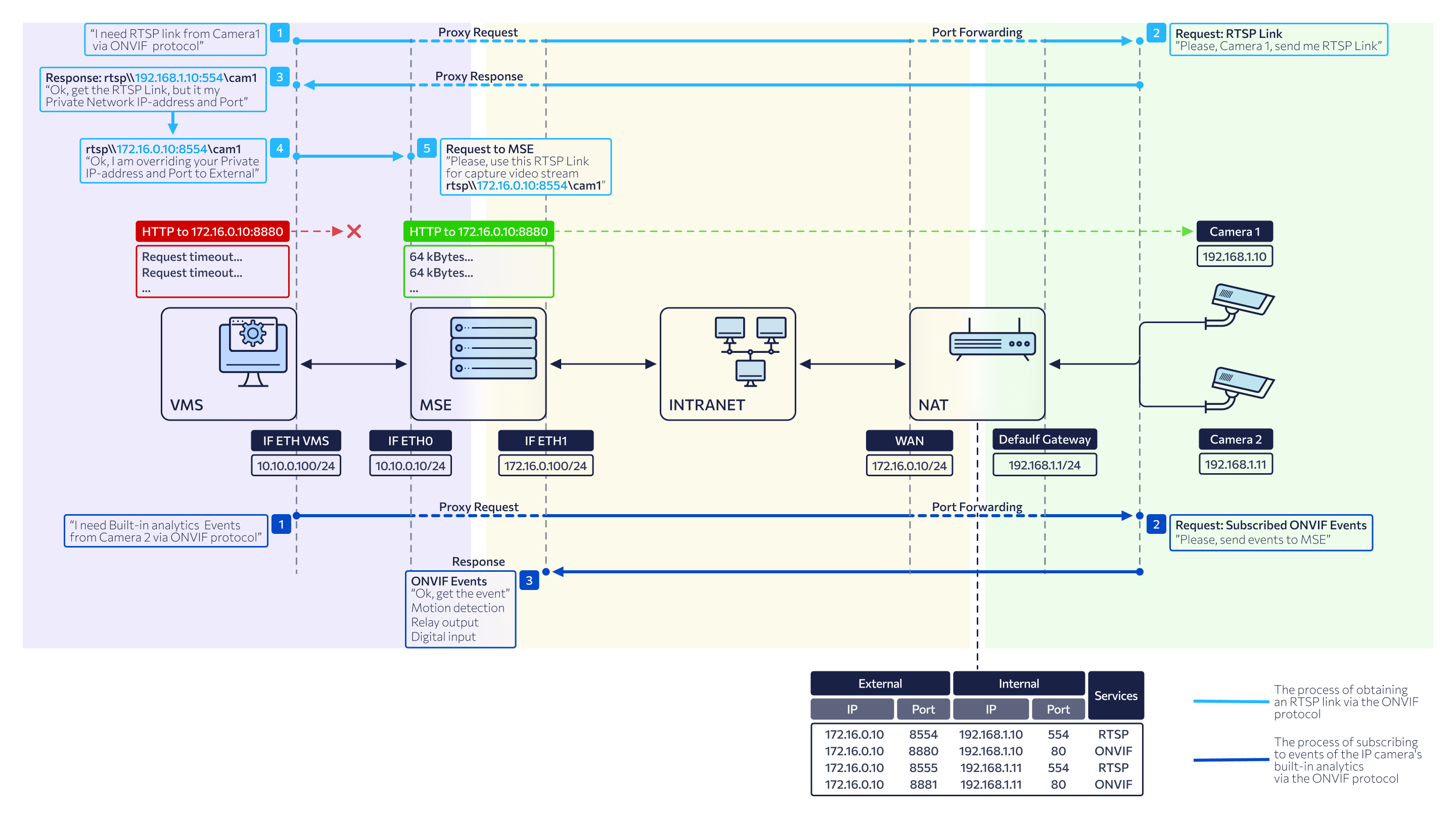

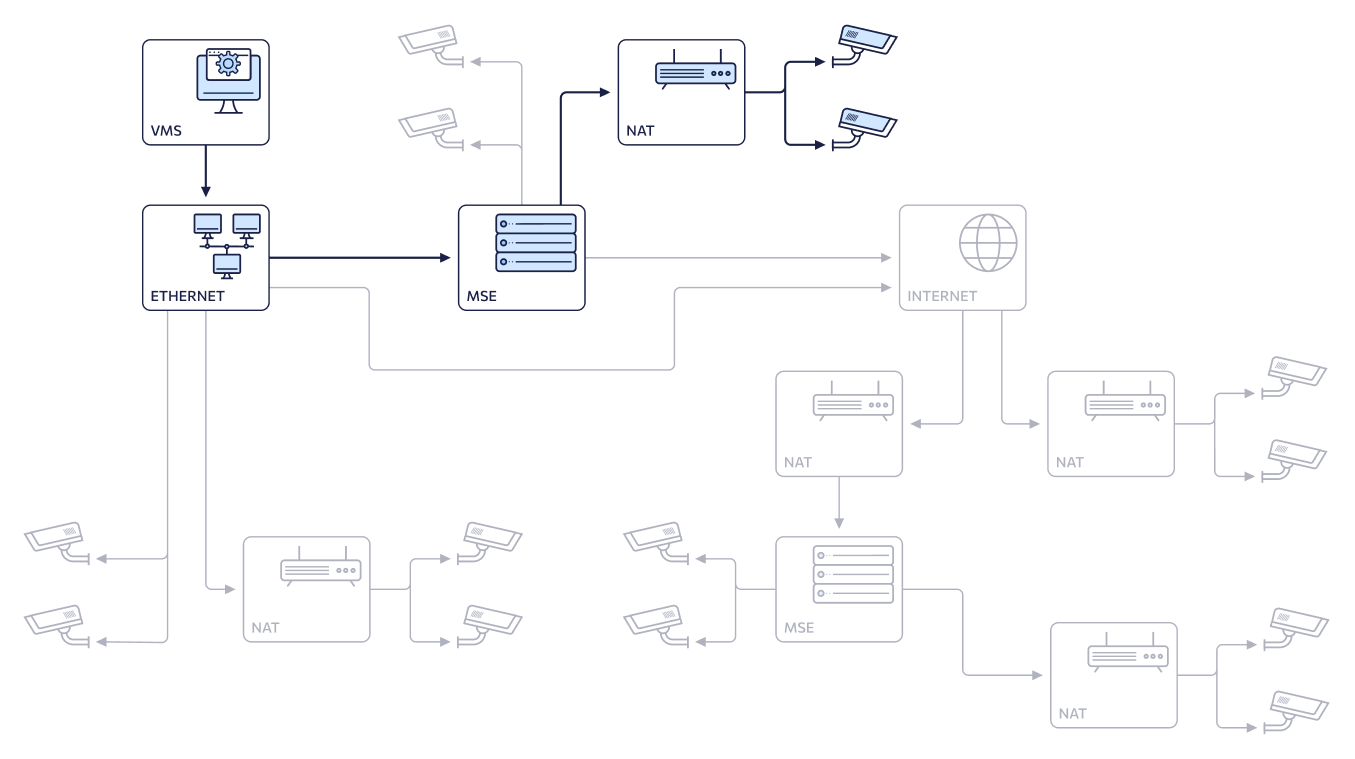

4. Внутренняя сеть (NAT Intranet) \ Proxy

Конфигурация на общей схеме:

Конфигурация сети:

При выборе режима Proxy необходимо выбрать один медиасервер. Выбор медиасервера осуществляется вручную. Список доступных медиасерверов включает все медиасерверы, к которым у администратора имеется доступ, в том числе медиасерверы из всех доступных ему групп и кластеров.

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – «серый» WAN IP-адрес маршрутизатора, на котором настроено перенаправление сетевых портов (Port Forwarding) для доступа к внутреннему IP-адресу камеры внутри сети Intranet.

• Порт ONVIF – WAN ONVIF-порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Порт RTSP – WAN RTSP-порт камеры, который используется для установления соединения и передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• При получении RTSP-ссылок от камеры контроллер VMS автоматически заменяет в ссылке внутренний IP-адрес и RTSP-порт, возвращенные камерой, на значения внешнего IP-адреса и RTSP-порта, указанные администратором в параметрах подключения.

• В качестве адреса получения событий ONVIF используется значение поля Внутренний IPv4 адрес сервера событий ONVIF, заданное в карточке выбранного медиасервера (см. Просмотр и редактирование медиасервера).

• Работа с камерой осуществляется через выбранный медиасервер.

• Запись архива по событиям ONVIF доступна.

• Выполняется проверка уникальности «серого» IP-адреса маршрутизатора и порта ONVIF.

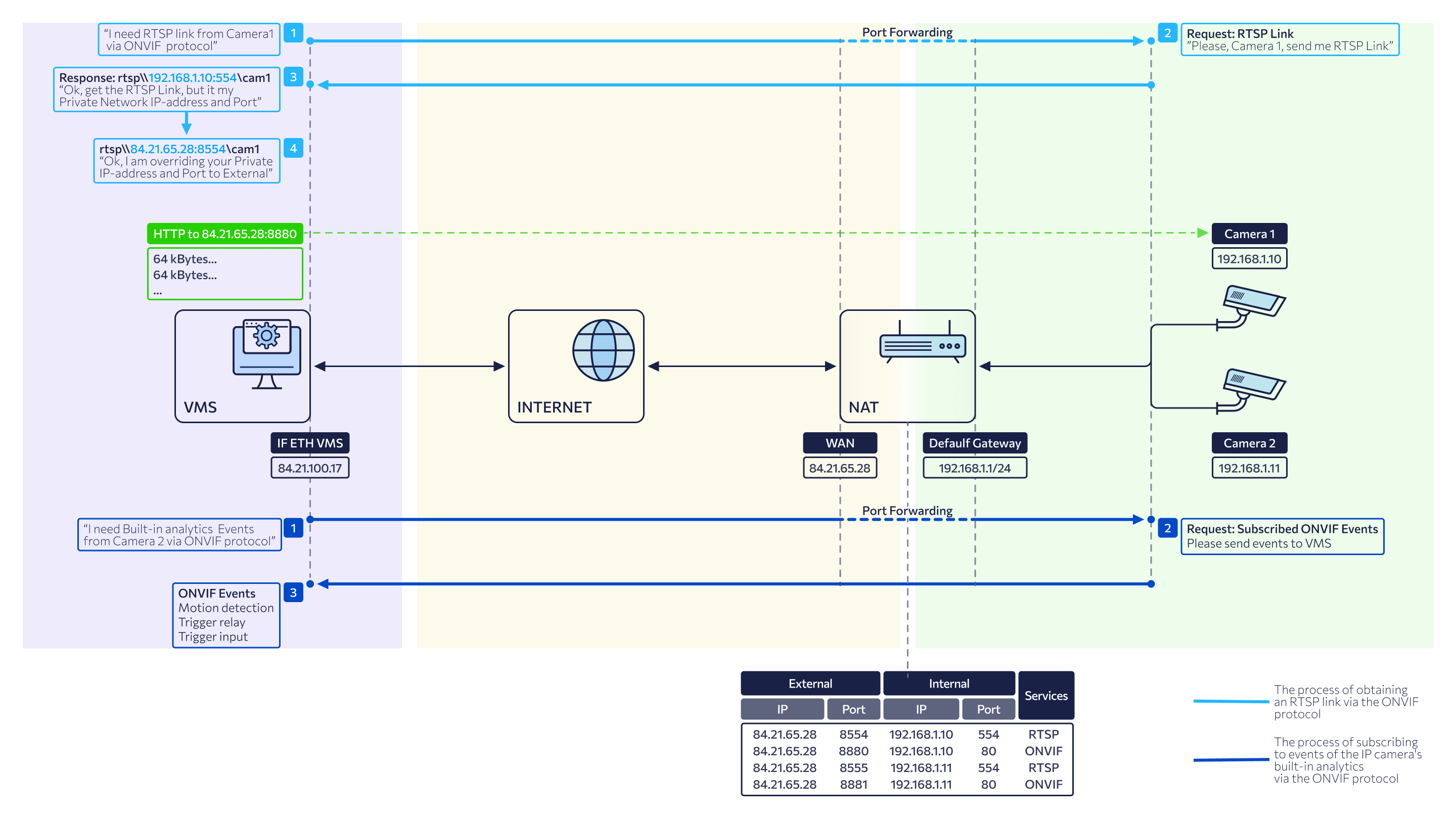

5. Внешняя сеть (NAT Internet) \ Direct

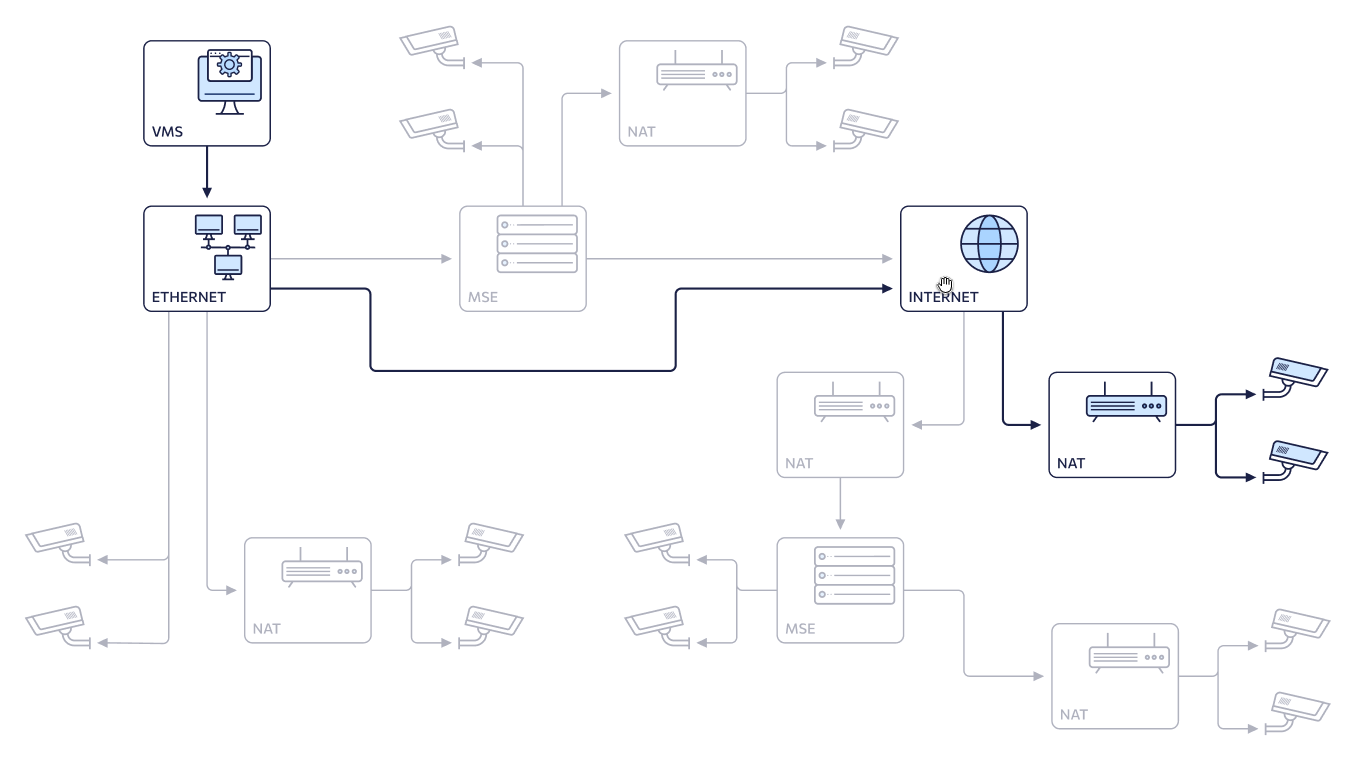

Конфигурация на общей схеме:

Конфигурация сети:

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – «белый» WAN IP-адрес маршрутизатора, на котором настроено перенаправление сетевых портов (Port Forwarding) для доступа к внутреннему IP-адресу камеры.

• Порт ONVIF – WAN ONVIF-порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Порт RTSP – WAN RTSP-порт камеры, который используется для установления соединения и передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• При получении RTSP-ссылок от камеры контроллер VMS автоматически заменяет в ссылке внутренний IP-адрес и RTSP-порт, возвращенные камерой, на значения внешнего IP-адреса и RTSP-порта, указанные администратором в параметрах подключения.

• В качестве адреса получения событий ONVIF используется сетевой адрес сервера, на котором развернут контроллер VMS.

• Работа с камерой осуществляется без участия медиасервера.

• Запись архива по событиям ONVIF недоступна.

• Выполняется проверка уникальности «белого» IP-адреса маршрутизатора и порта ONVIF.

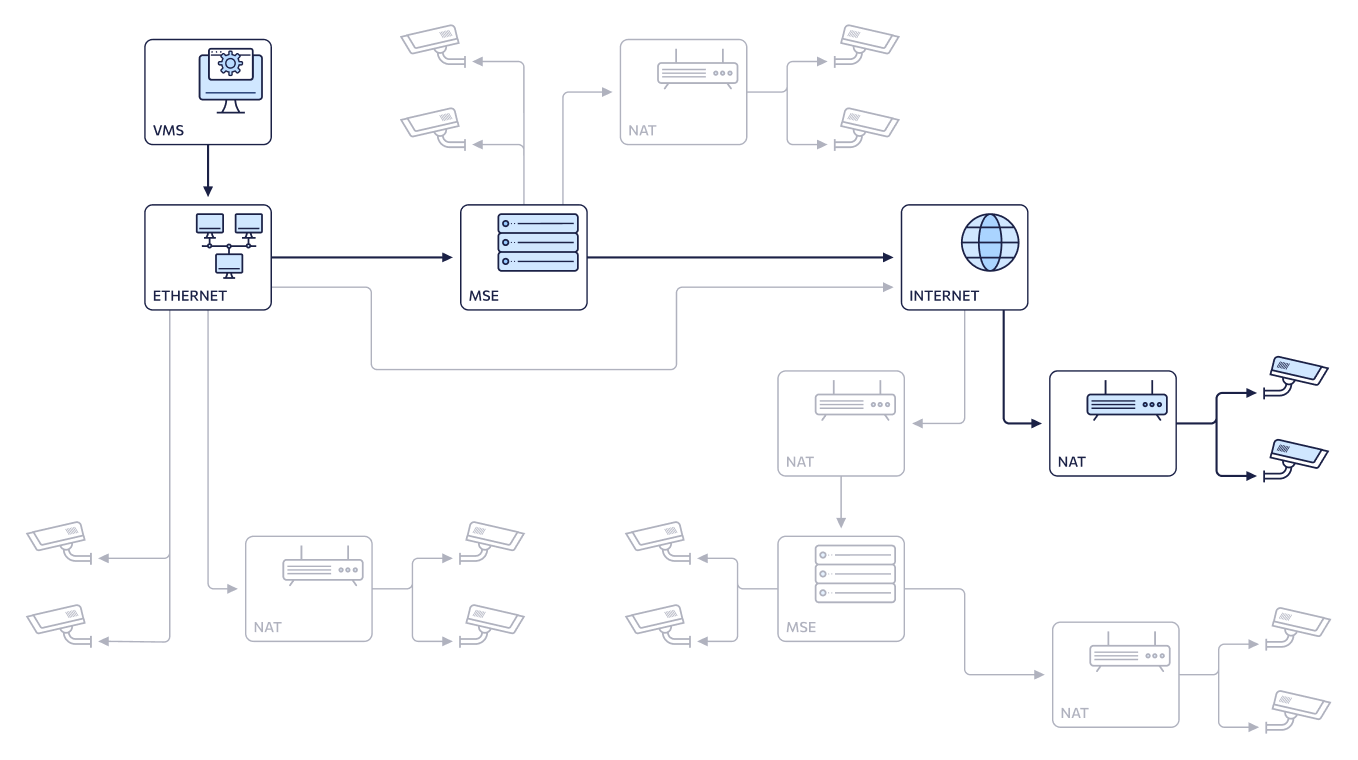

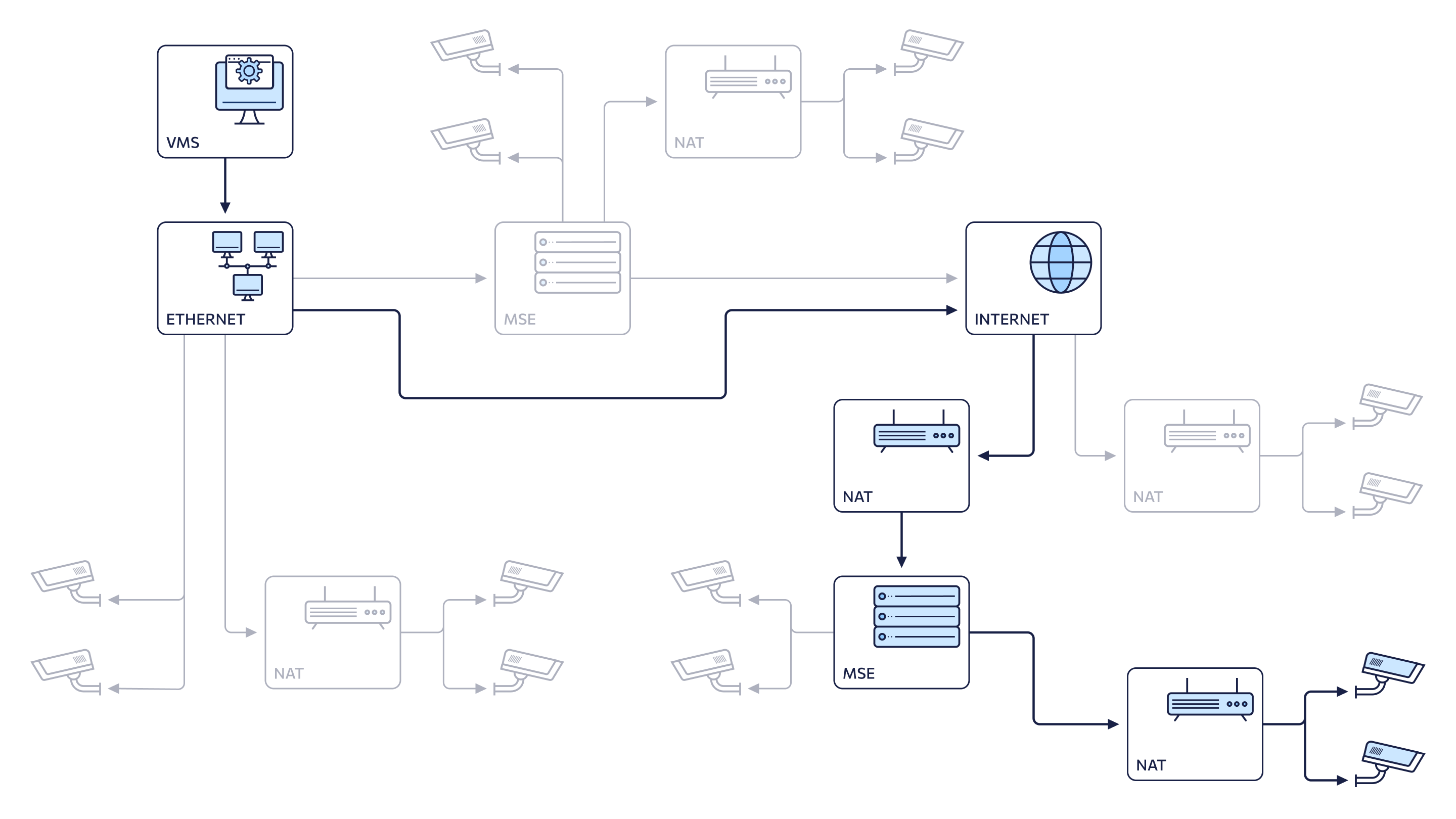

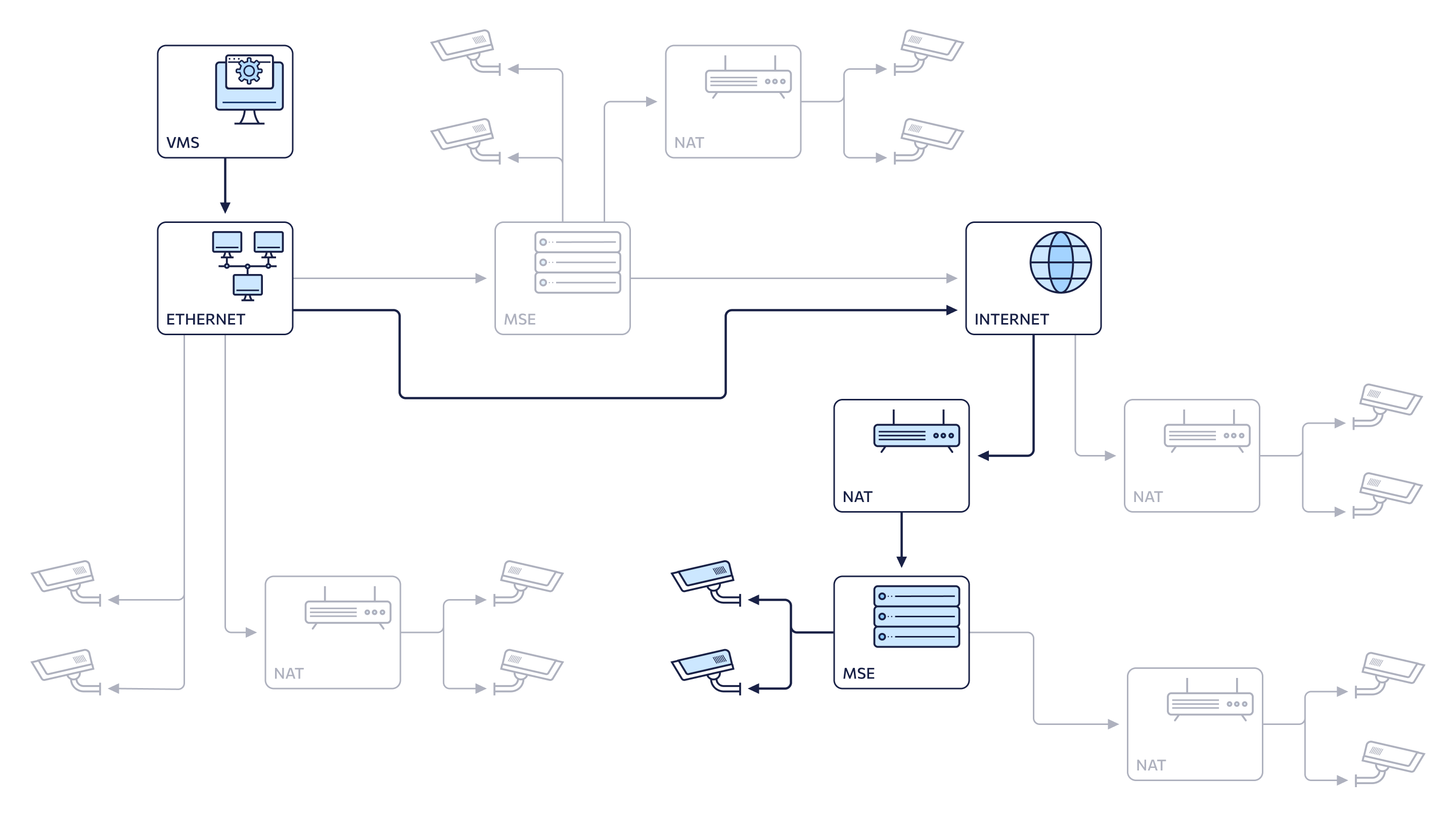

6. Внешняя сеть (NAT Internet) \ Proxy

Возможные конфигурации на общей схеме:

Конфигурация сети:

При выборе режима Proxy необходимо выбрать один медиасервер. Выбор медиасервера осуществляется вручную. Список доступных медиасерверов включает все медиасерверы, к которым у администратора имеется доступ, в том числе медиасерверы из всех доступных ему групп и кластеров.

Параметры подключения по ONVIF заполняются следующим образом:

• IP-адрес – «белый» WAN IP-адрес маршрутизатора, на котором настроено перенаправление сетевых портов (Port Forwarding) для доступа к внутреннему IP-адресу камеры.

• Порт ONVIF – WAN ONVIF-порт камеры, который используется для взаимодействия камеры и компонентов платформы по протоколу ONVIF. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Порт RTSP – WAN RTSP-порт камеры, который используется для установления соединения и передачи видеоизображения между IP-камерой и компонентами платформы. Указывается в зависимости от настроек перенаправления портов на маршрутизаторе.

• Логин, Пароль – авторизационные данные пользователя ONVIF с правами Администратор.

После подключения камеры:

• При получении RTSP-ссылок от камеры контроллер VMS автоматически заменяет в ссылке внутренний IP-адрес и RTSP-порт, возвращенные камерой, на значения внешнего IP-адреса и RTSP-порта, указанные администратором в параметрах подключения.

• В качестве адреса получения событий ONVIF используется значение поля Внешний IPv4 адрес сервера событий ONVIF, заданное в карточке выбранного медиасервера (см. Просмотр и редактирование медиасервера).

• Работа с камерой осуществляется через выбранный медиасервер.

• Запись архива по событиям ONVIF доступна.

• Выполняется проверка уникальности «белого» IP-адреса маршрутизатора и порта ONVIF.

Проверка и подключение камеры

При нажатии кнопки Подключить выполняется проверка:

• Проверка корректности заполнения формы:

  • Валидация формата IP-адреса.

  • Проверка диапазона портов (1–65535).

  • Проверка заполнения полей Логин/Пароль (до 100 символов, латинские буквы и цифры, специальные символы).

• Проверка уникальности камеры на платформе:

  • Для схемы Внутренняя сеть: проверяется наличие на платформе камеры с таким же IP-адресом в рамках этой сети. При обнаружении дубликата администратору отображается информационное сообщение с кликабельным названием уже подключенной камеры. При нажатии откроется карточка подключенной камеры на вкладке Видеопотоки.

  • Для схем Внутренняя сеть (NAT Intranet) / Внешняя сеть (NAT Internet): проверяется уникальность комбинации IP-адрес / Порт ONVIF. При обнаружении дубликата администратору отображается информационное сообщение с кликабельным названием уже подключенной камеры. При нажатии откроется карточка подключенной камеры на вкладке Видеопотоки.

• Проверка доступности ONVIF на камере – выполняется запрос к камере по указанному адресу и порту для проверки поддержки протокола ONVIF.

• Проверка доступности медиасервера (только для режима «Proxy»).

После пройденной проверки:

• Выполняется сохранение полученных данных о камере:

  • На вкладке Общие данные указываются:

    • IP-адрес камеры.

    • Модель устройства.

    • Производитель устройства.

  • На вкладке Провижининг в списке Сетевые устройства:

    • Номер сетевого устройства: серийный номер камеры.

    • МAC-адрес камеры.

    • IP-адрес камеры.

• Устанавливается подключение к камере по протоколу ONVIF.

• Статус подключения меняется на Подключено.

• Кнопка Подключить меняется на Отключить.

• По ONVIF отправляется запрос на получение RTSP-ссылок на видеопотоки. Если на вкладке Видеопотоки ранее вручную были введены ссылки, то они заменяются на полученные ссылки.

• Полученные RTSP-ссылки передаются на медиасервер для инициализации приема и проксирования видеопотоков (в режиме «Proxy» выполняется автоматически).

• Отображается конфигурация камеры.

• Отображается список доступных ONVIF-сервисов, поддерживаемых камерой: PTZ, Получение событий.

• Создается событие Подключение к ONVIF-профилю камеры в режиме Direct/Proxy, которое отображается в карточке камеры на вкладке Действия пользователей.

Настройка сервисов

После подключения камеры по протоколу ONVIF становится доступной настройка сервисов:

• PTZ. Используется для камер с функцией удаленного управления направлением объектива и увеличением изображения. При включении сервиса на вкладке «Посмотреть в плеере» отображается дополнительная панель управления камерой.

• Получение событий.

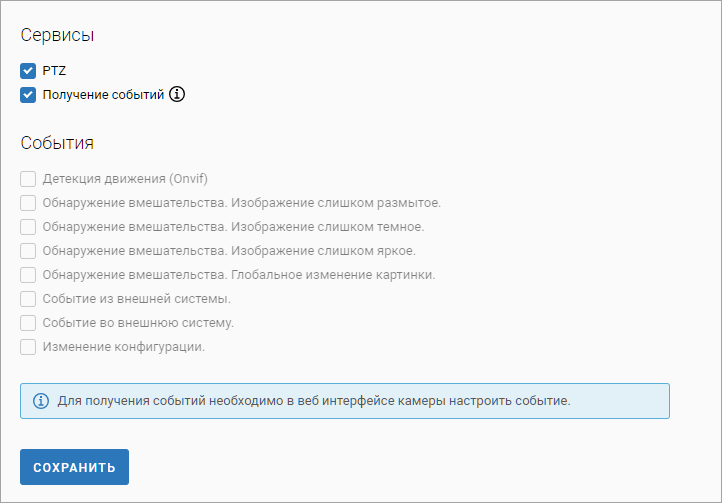

Для их включения выберите нужные сервисы:

Перед настройкой событий следует убедиться, что события настроены в Web-интерфейсе камеры.

События, полученные по протоколу ONVIF, доступны для просмотра:

• В карточке камеры на вкладке События при выборе закладки Камера.

• В разделе Логирование → События на закладке События с камер.

Если в настройки ONVIF-сервисов были внесены изменения, то создается событие вида Изменение настроек сервисов ONVIF камеры, которое отображается в карточке камеры на вкладке Действия пользователей.

Переподключение потоков

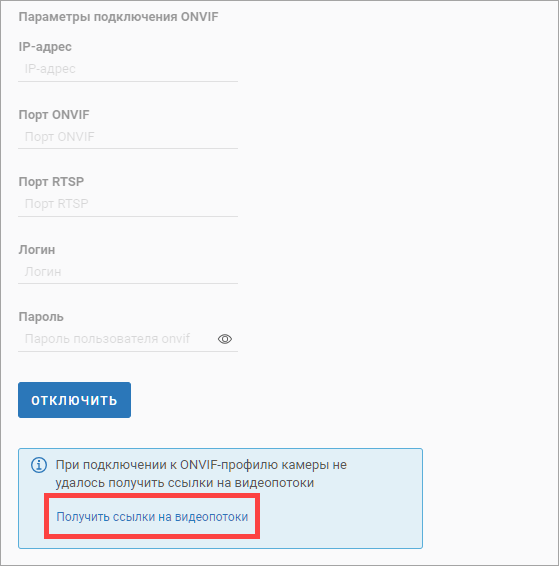

Если ссылки на видеопотоки при подключении к профилю ONVIF камеры были получены частично либо не получены, то отображается кнопка Получить ссылки на видеопотоки.

По нажатию на кнопку выполняется попытка переподключение к профилю ONVIF камеры с текущими учетными данными с целью получения ссылок на видеопотоки камеры, при этом:

• UUID полученных ранее видеопотоков остается прежним.

• Архив, сформированный ранее, должен быть доступен.

В случае неуспешного переподключения отображается соответствующее сообщение об ошибке, при этом учетные данные доступны для редактирования, кнопка Подключить доступна для нажатия.

Отключение от профиля ONVIF

При отключении от профиля ONVIF камеры по нажатию на кнопку Отключить выполняются следующие действия:

1. Отключение:

   1. Live-трансляции видеопотоков камеры на медиасервер.

   2. Записи архива видеопотоков камеры.

2. Удаление подписки на получение событий по ONVIF.

3. Поля для ссылок на видеопотоки на вкладке Видеопотоки становятся доступными для редактирования.

4. Удаление данных предыдущего ONVIF-подключения камеры:

   1. Данные конфигурации камеры на вкладке Конфигурация.

   2. Данные полей Логин, Пароль, IP-адрес, Порт ONVIF, Порт RTSP на вкладке Настройка ONVIF.

   3. Данные подписок на события ONVIF и включённых сервисов ONVIF на вкладке Настройка ONVIF.

   4. Ссылки на видеопотоки и адреса медиасерверов на вкладке Провижининг – поля Поток высокого качества / Сервер и Поток низкого качества / Сервер.

5. Изменение:

   1. Статус подключения с Подключен меняется на Не подключен на вкладке Настройка ONVIF.

   2. Название кнопки с Отключить меняется на Подключить на вкладке Настройка ONVIF.

После успешного отключения от ONVIF-профиля камеры выполняются следующие требования:

1. UUID видеопотоков камеры остаются прежними, в том числе при вставке другой ссылки на видеопоток, и отображаются рядом с названием медиасервера, которому они принадлежат, на вкладке Видеопотоки.

2. Архив камеры, сформированный ранее, остается доступным.

Также создается событие Отключение от ONVIF-профиля камеры. Событие отображается:

• В карточке камеры на вкладке Действия пользователей.

• В разделе Логирование → События на вкладке Камеры.
